В настоящем разделе приведен пример расчета на прочность основных элементов холодильной машины.

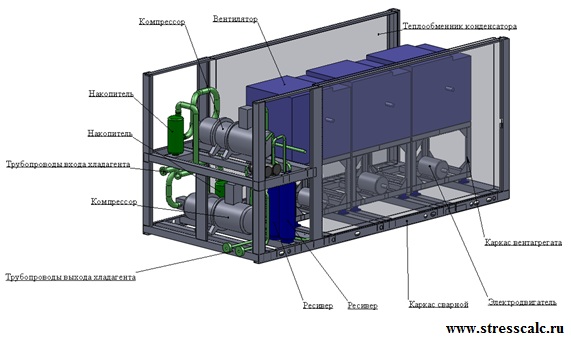

Общий вид холодильной машины показан на риснке 1.
Рисунок 1
Холодильная машина состоит из компрессора, конденсатора, ресивера, фильтра, накопителя, трубопроводов, опорной конструкции для крепления к строительной части здания.
В расчете рассмотрены: режим нормальных условий эксплуатации, режим пневматических испытаний, режим проектного землетрясения и максимального расчетного землетрясения.
Расчет на прочность холодильной машины состоял из следующих основных этапов: расчет по выбору основных размеров элементов холодильной машины, работающих под давлением, расчет на статическую прочность и сейсмические воздействия накопителя, компрессора, ресивера, трубопроводов обвязки от действия весовых нагрузок и нагрузок самокомпенсации тепловых расширений. Каркас холодильной машины рассчитывался на действие весовых и сейсмических нагрузок установленного оборудования. В ходе расчета вычислены нагрузки на несущие крепежные элементы, определены крутящие моменты затяжек болтовых соединений. Усилия затяжки выбирались таким образом, чтобы при сейсмическом воздействии не происходило раскрытия стыков соединяемых деталей.
На стадии расчета по выбору основных размеров рассчитаны толщины стенок элементов оборудования, работающих под давлением. Подтверждены назначеные номинальные толщины стенок путем сравнения их с расчетными значениями.
Нагрузки на патрубки оборудования от внутренних трубопровдов обвязки определялись отдельным расчетом трубопровдов. В результате расчета трубопровдов рассмотрены действующие на оборудование весовые и сейсмические нагрузки, а также размахи сил и моментов самокомпенсации.
Напряжения, определенные по результатам расчета отнесены к соотвествующим группам категорий напряжений. Оценка прочности проводилась согласно требованиям ПНАЭ Г-7-002-86.
Для расчета циклической прочности определены теоретические коэффиценты концентрации для наиболее нагруженных элементов холодильной машины. В результате расчета определена суммарная накопленная повреждаемость наиболее нагруженных узлов конструкции при заданном количестве циклов нагружения холодильной машины за полный срок эксплуатации.
