Расчет на прочность и сейсмостойкость бака

Расчет на сейсмические воздействия
Методика расчета
Бак относится к оборудованию II категории сейсмостойкости.
Согласно / 1 / для оборудования II категории расчет производился на сочетание нагрузок нормальных условий эксплуатации (НУЭ) и проектного землетрясения (ПЗ).
Сейсмическое воздействие задавалось в виде спектров ответа в горизонтальных и вертикальном направлениях.
Расчетные группы напряжений для элементов оборудования II категории сейсмостойкости при сочетании нагрузок НУЭ+ПЗ, согласно / 1 /, не должны превышать значений:
.
Расчет на сейсмические воздействия бака проводился линейно-спектральным методом по методике / 1 /. Расчет проводился с учетом колебания жидкости в баке.
При расчете на сейсмические воздействия учитывались первые три низшие формы собственных колебаний.
Расчет проведен с использованием присоединенных масс жидкости (см.НП-031-01).
Для избежания удара волны о крышу бака при землетрясении в баке предусмотрен недолив жидкости.
Импульсивная масса распределялась по высоте стенки резервуара.
Конвективная масса присоединялась на упругих связях (рисунок 5)

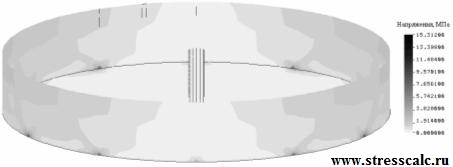

Напряженное состояние в корпусе бака от сейсмического воздействия приведено на рисунке 7
Рисунок 7
Условие прочности корпуса бака от действия собственного веса, внутреннего давления и сейсмического воздействия выполнено.

Литература

1 Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок ( ПНАЭ Г-7-002-86 ) / Госатомэнергонадзор СССР.- М.: Энергоатомиздат, 1989.
