Расчет на прочность и сейсмостойкость бака

Расчет на статическую прочность
Обечайка с патрубком

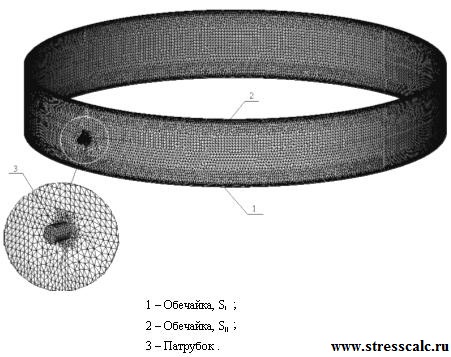

Расчетная схема обечайки с патрубком приведена на рисунке 1.
Рисунок 1
Расчетная схема моделировалась плоскими шестиузловыми конечными элементами. По нижней кромке обечайки задавалось условие заделки. К расчетной схеме прикладывалось давление р = 0,05 МПа и нагрузки на патрубок.
Напряженное состояние в обечайке и патрубке от действия внутреннего давления и нагрузок на патрубок в режиме НУЭ (нормальные условия эксплуатации) приведено на рисунке 2.
Рисунок 2
Проведенный анализ напряженного состояния и оценка по расчетным группам напряжений показали, что условие прочности обечайки с патрубком от действия давления и нагрузок на патрубок в режиме НУЭ выполнено.
Крыша бака
Расчетная схема крыши приведена на рисунке 3.
Рисунок 3
Расчетная схема нагружалась собственным весом, нагрузками на патрубок и вертикальным усилием в зоне люка.
Напряженное состояние в крыше приведено на рисунке 4.
Рисунок 4
Проведенный анализ напряженного состояния и оценка по расчетным группам напряжений показали, что условие прочности крыши от действия собственного веса, нагрузок на патрубок в режиме НУЭ и вертикального усилия в зоне люка выполнено.
Корпус бака с опорой
Конечно-элементная модель для расчета корпуса бака приведена на рисунке 5.
Рисунок 5
Расчетная схема моделировалась плоскими шестиузловыми конечными элементами с толщиной. Ребра на крыше задавались стержневыми элементами с соответствующими жесткостными характеристиками. По поверхности днища запрещались вертикальные перемещения. В узлах днища, соответствующих фундаментным болтам, задавалось условие заделки.
Напряженное состояние в баке от действия собственного веса и внутреннего давления приведено на рисунке 6 (крыша условно не показана).
Рисунок 6
Проведенный анализ напряженного состояния и оценка по расчетным группам напряжений показали, что условие прочности корпуса бака выполнено.
