Выписка из расчета на прочность защитной гильзы

Расчет предельной скорости потока среды
Скоростной напор Pск = 1928631 Па.
Максимальный изгибающий момент, действующий на стержень M = 29.2 Нм.
Поперечная сила, действующая на стержень Q = 1123.23 Н.
Нормальные напряжения в стержне с учетом действия наружного давления σ = 126.89 МПа.
Касательные напряжения в стержне t = 14.12 МПа.
Эквивалентные напряжения в стержне σэкв = 130 МПа.
Предельные скорости потока пара [v] = 183.4 м/с.
Расчет на вибрационное воздействие
Методика расчета на вибрационное воздействие:
- определение спектра собственных частот колебаний;
- проверку их отстройки от частот возмущения (резонанса);
- определение амплитуды вынужденных колебаний гильзы;
- определение напряжений в гильзе от вибрационного воздействия;
- расчет на циклическую прочность с учетом напряжений от вибрационного воздей-ствия;
- определение нерекомендуемого диапазона скорсотей, при которых возможен резонанс.

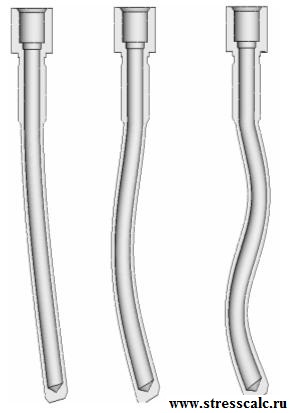

Частота собственных форм колебаний для стержня определялись методом конечных элементов по программе / 4 / (рисунок 7).
Рисунок 7
Собственная частота, соответствующая первой изгибной форме колебаний - 4692.76 Гц.
Частота гидродинамической силы (частота срыва вихрей) - 562.5 Гц.
Коэффициент отстройки первой собственной частоты - 8.34 > 1,3 - условие отстройки выполнено.
Максимальная амплитуда колебаний - 0.0005 мм.
Напряжения в стержне от вибрационного воздействия - 0.352 МПа.
Напряжения в стержне от вибрационного воздействия с учетом кон-центрации - 0.528 МПа.
Максимальная амплитуда приведенных напряжений - 0.264 МПа.
Допускаемое количество циклов - неограничено.
Количество циклов за 30 лет - 5.31·1011.
Накопленное усталостное повреждение гильзы от высокочастотных напряжений - 0.
Условие прочности гильзы защитной выполнено.

Литература

1 ПБ 03-576-03. Правила устройства и безопасной эксплуатации сосудов, работающих под давлением.
2 ГОСТ 14249-89. Сосуды и аппараты. Нормы и методы расчета на прочность.
3 Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок (ПНАЭ Г-7-002-86) / Госатомэнергонадзор СССР.- М.: Энергоатомиздат, 1989.
4 Программа COSMOS/M EXPLORER, версии 2.8. Фирма Structural Research and Analysis Corporation ( SRAC ).
