Пример расчета на прочность защитной гильзы

Исходные данные для расчета защитной гильзы: - расчетное давление p = 17.6 МПа; - скорость потока среды v = 30 м/c; - расчетная температура Т = 350 ºС; - срок службы гильзы - 30 лет.

Гильза защитная соответствует требованиям / 1 /.

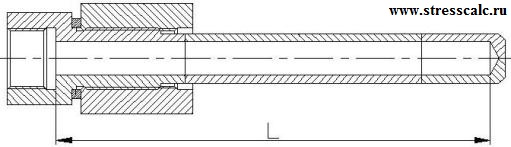

Эскиз защинтой гильзы приведен на рисунке 1.

Рисунок 1

Допускаемые напряжения для материала гильзы и бобышки определены по формуле / 2 /:

где n_т = 1,5, n_в = 2,4 - для углеродистых сталей,

n_т = 1,3, n_в = 2,4 - для аустенитных сталей.

Физико-механические характеристики материалов приняты в соответствии с ГОСТ и ТУ.

Допускаемое напряжение для гильзы при Т = 350 (цилиндрическая часть) ºС - [σ] = 100 МПа.

Допускаемое напряжение для гильзы при Т = 350 (резьбовая часть) ºС - [σ] = 119 МПа.

Допускаемое напряжение для бобышки при Т = 350 ºС - [σ] = 106 МПа.

Расчет по выбору основных размеров

Расчетная толщина стенки цилиндрической части гильзы с учетом прибавок нагруженной наружным давлением:

s ≥ s_R + c,

где , D - внутренний диаметр цилиндрической части гильзы; с = с1 + с2 + с3 - суммарная прибавка к толщине стенки; с1 - прибавка на коррозионное утонение стенки; с2 - минусовой допуск на толщину стенки; с3 - технологический допуск на толщину стенки; s - исполнительная толщина стенки гильзы. s_p + c = 1,489 мм > s.

Условие прочности цилиндрической части гильзы от действия наружного давления выполнено.

Расчетная толщина донышка гильзы с учетом прибавок:

s ≥ s_1p + c,

где , D - внутренний диаметр цилиндрической части гильзы; с = с1 + с2 + с3 - суммарная прибавка к толщине стенки; s - минимальная толщина стенки донышка. s_1p + c = 2,4 мм > s.

Условие прочности донышка гильзы от действия давления выполнено.

Расчетная толщина стенки цилиндрической части бобышки с учетом прибавок нагруженной внутренним давлением:

s ≥ s_p + c,

где , D - максимальный внутренний диаметр цилиндрической части бобышки; с = с1 + с2 + с3 - суммарная прибавка к толщине стенки; s - минимальная толщина стенки бобышки. s_p + c = 3,29 мм > s.
