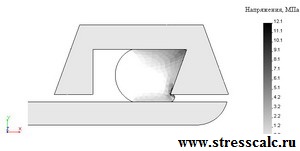

Результаты расчета при зазоре 0,95 ммНа рисунке 6 приведено напряженно-деформированное состояние прокладки при обжатии (масштаб деформированного состояния 1:1). Зазор между уплотняемыми поверхностями – 0,95 мм.
Рисунок 6
На рисунке 7 приведено напряженно-деформированное состояние прокладки при обжатии и от действия давления на прокладку р = 1,5 МПа (масштаб деформированного состояния 1:1). Зазор между уплотняемыми поверхностями – 0,95 мм.
Рисунок 7
На рисунке 8 приведено напряженно-деформированное состояние прокладки при обжатии и от действия давления на прокладку р = 5,5 МПа (масштаб деформированного состояния 1:1). Зазор между уплотняемыми поверхностями – 0,95 мм.
Рисунок 8
На рисунке 9 приведено напряженно-деформированное состояние прокладки при обжатии и от действия давления на прокладку р = 10,0 МПа (масштаб деформированного состояния 1:1). ЗЗазор между уплотняемыми поверхностями – 0,95 мм.
Рисунок 9
Максимальные напряжение в прокладке σmax = 19,3 МПа < qmax = 20 МПа,
где qmax – максимальное допускаемое удельное давление на прокладку / 3 /.
Условие прочности прокладки от действия внутреннего давления при зазоре между уплотняемыми поверхностями 0,95 мм выполнено.
