Расчет на прочность и сейсмостойкость крана шарового

В настоящей работе представлены результаты расчеты на прочность крана шарового с электроприводом. Кран шаровой представляет собой литой корпус фланцевого исполнения.

Расчет на прочность был проведен в несколько этапов: - определены допускаемые напряжения материалов элементов крана шарового; - вычислена верхняя и нижняя граница давления гидравлических испытаний; - выполнен расчет по выбору основных размеров корпуса крана шарового - проведены поверочные расчеты в полном объеме.

Расчет фланцевых соединений проведен с целью проверки их прочности и гереметичности. Усилие затяжки шпилек определено с учетом внешних нагрузок от присоединяемых трубопроводов. Нагрузки приняты по НП-068-05.

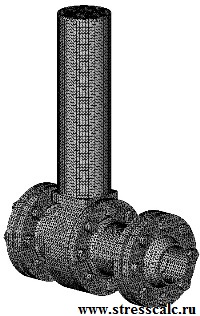

Расчетная схема смоделирована объемными десятиузловыми конечными элементами (рисунок 1).
